Технический анализ композитных изделий (reverse engineering)

05.04.2026

Цель технического анализа состоит в понимании конструкции, её характеристик, и поведения; результаты такого анализа используются для разработки собственных решений. Анализ строится как последовательность нескольких этапов, каждый следующий этап уточняет предыдущий.

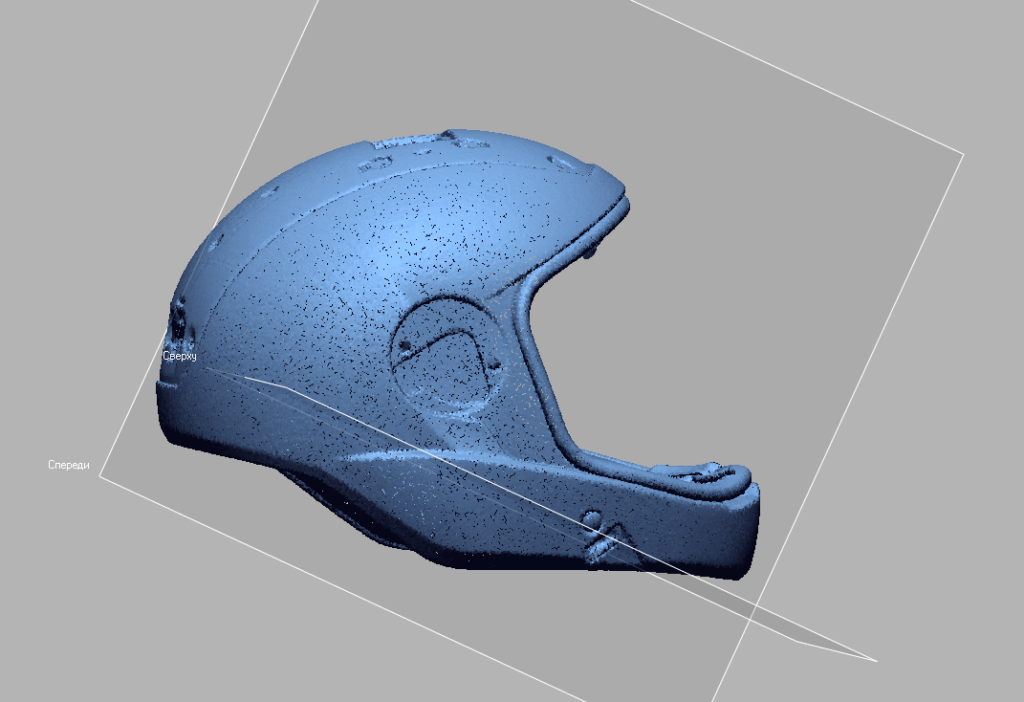

Первый уровень — восстановление геометрии и фиксация исходных параметров изделия. Используются сканирование и построение 3D-модели.

Следующим этапом часто становятся механические испытания. Результаты испытаний позволяют получить эталон для дальнейшего сравнения с собственным изделием.

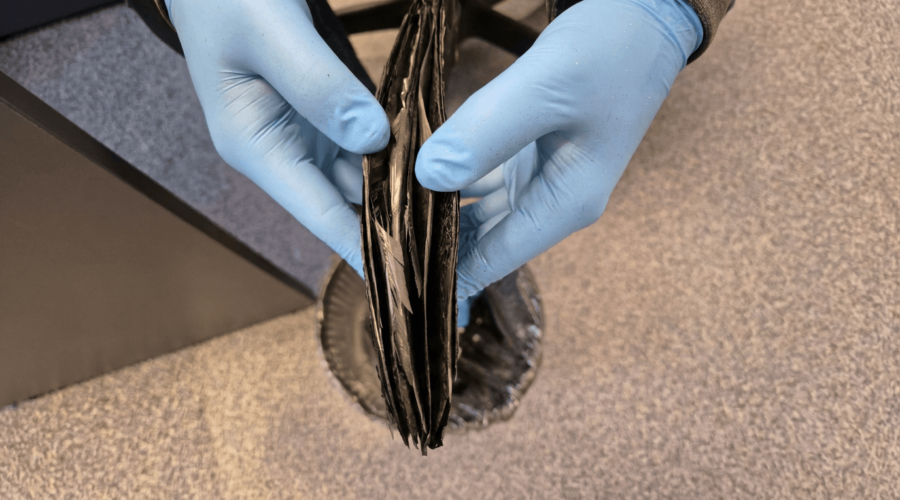

После испытаний изделие или его отдельные зоны вскрываются, после чего проводится анализ внутренней структуры. Изучается послойное строение, наличие локальных усилений, внутренних включений, закладных элементов и других конструктивных особенностей.

В зависимости от задачи фрагменты изделия могут направляться на лабораторные исследования, в том числе на ИК-Фурье-спектрометрию и дифференциальную сканирующую калориметрию и т.д. Такой анализ позволяет уточнить тип базового полимера, выявить признаки модификации связующего, оценить температуру стеклования и косвенно судить о термическом режиме, при котором было изготовлено изделие. Если данных ИК-спектрометрии недостаточно для однозначной идентификации полимерной основы, могут потребоваться дополнительные методы.

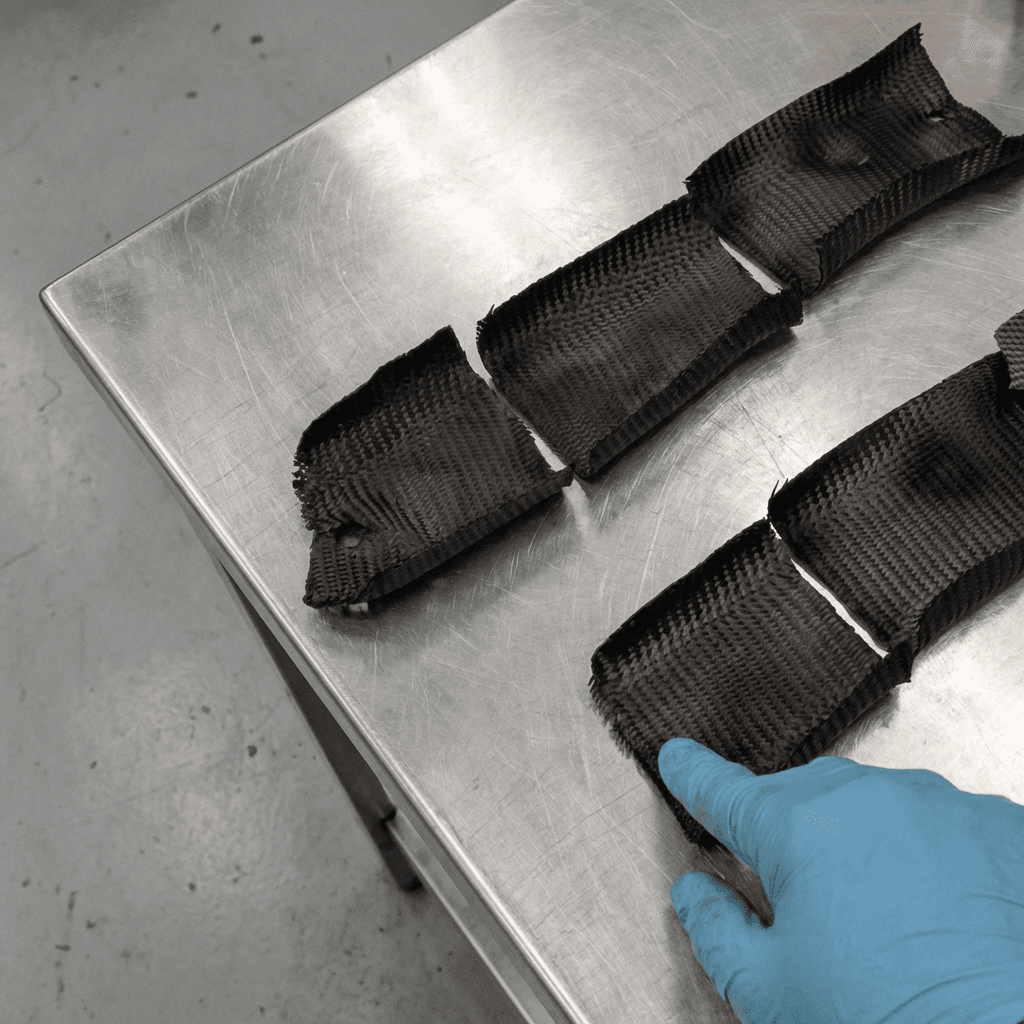

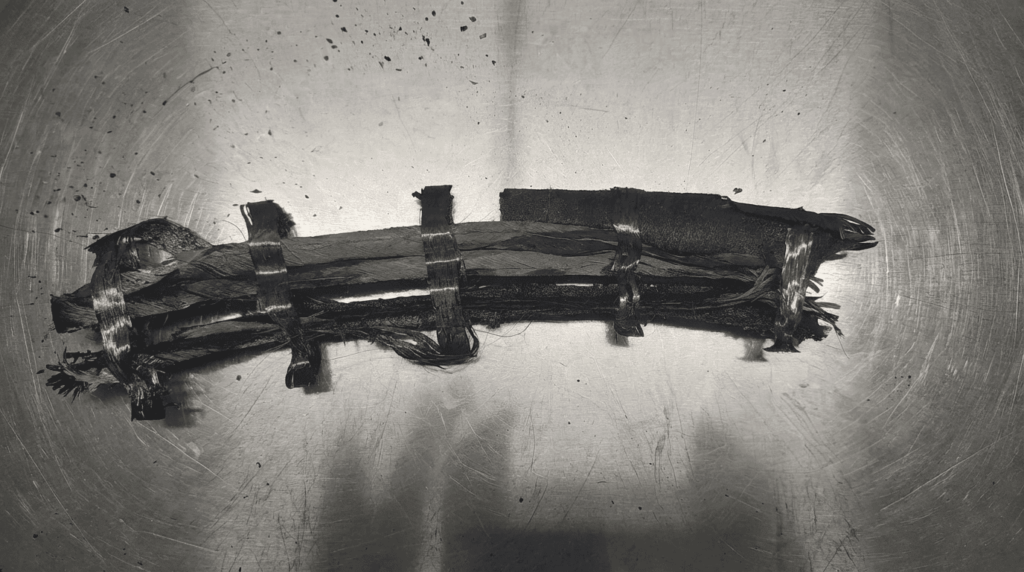

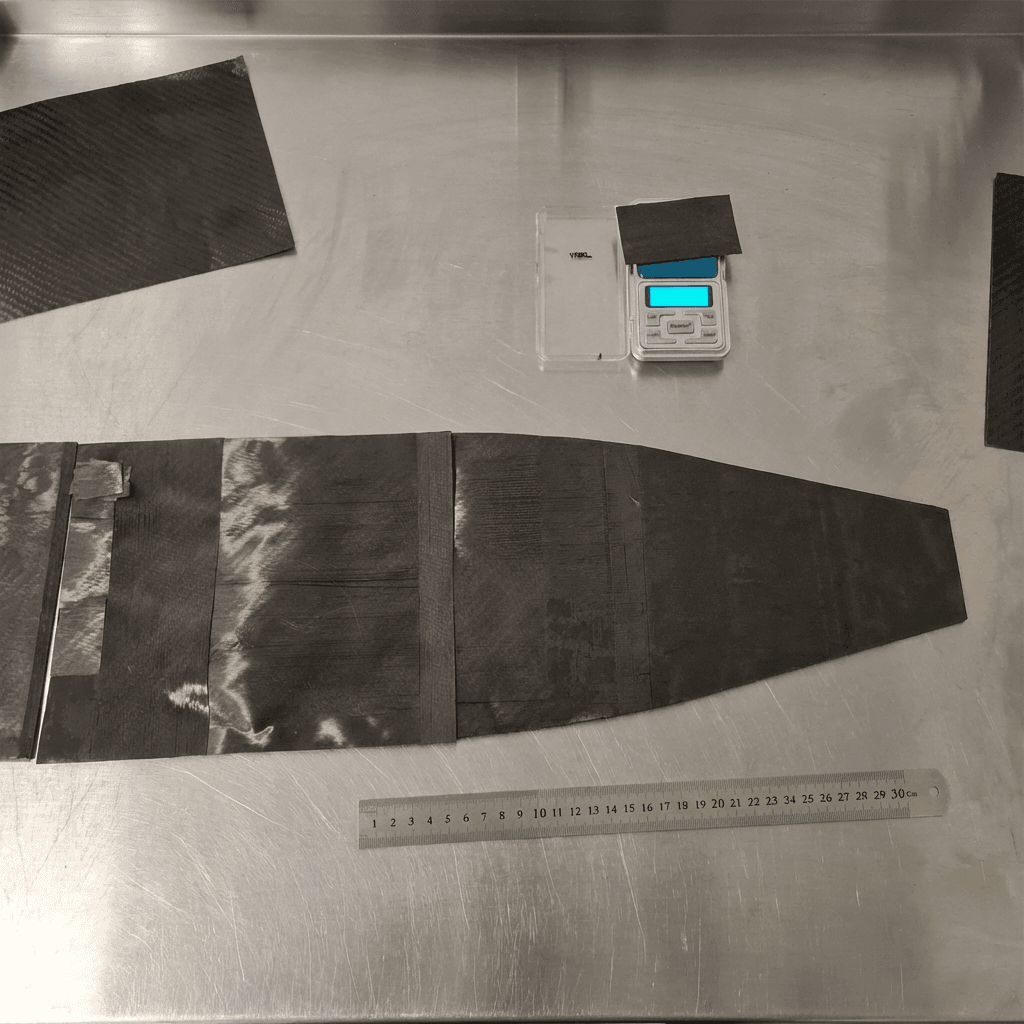

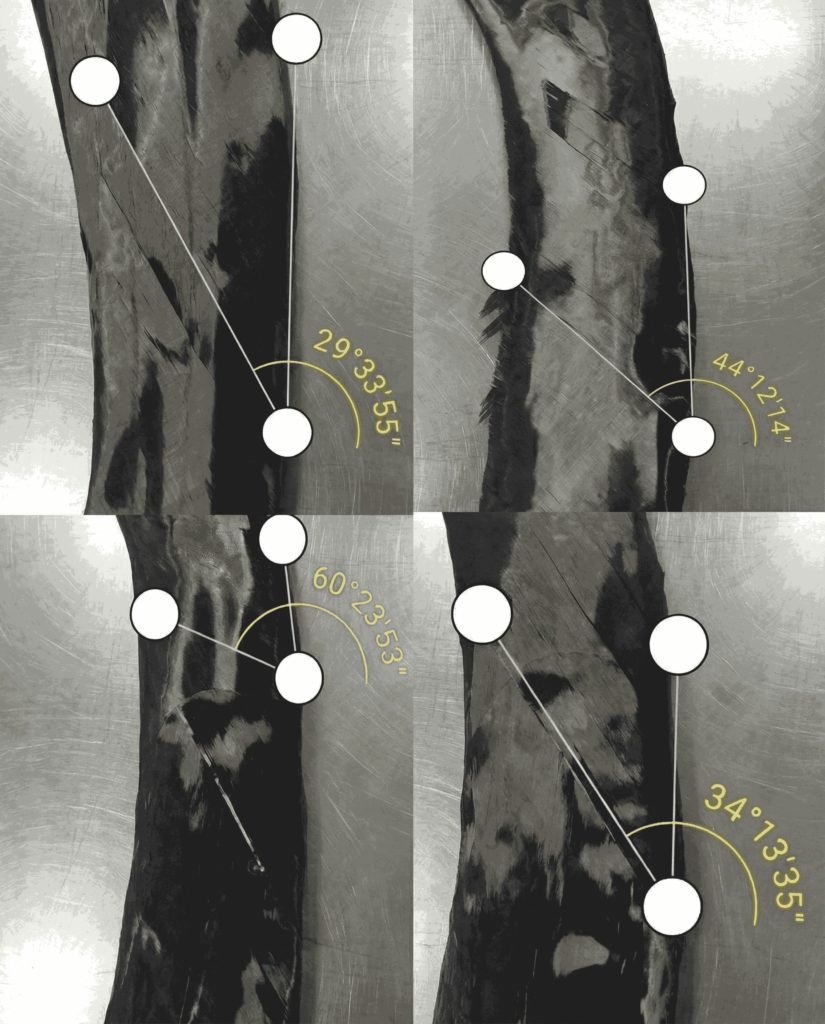

Для анализа схемы армирования применяется контролируемое термическое удаление (выжигание) связующего. При правильно подобранном режиме удается убрать полимерную матрицу так, чтобы не разрушить укладку. Это позволяет последовательно расслоить образец и восстановить направление каждого слоя, его форму, тип материала, размеры, поверхностную плотность слоя, характер загибов и длину нахлестов.

При послойном разборе часто видны реальные локальные особенности: смещения, разрывы волокон, повреждения. Анализ таких дефектов помогает при выработке собственных конструкторских решений.

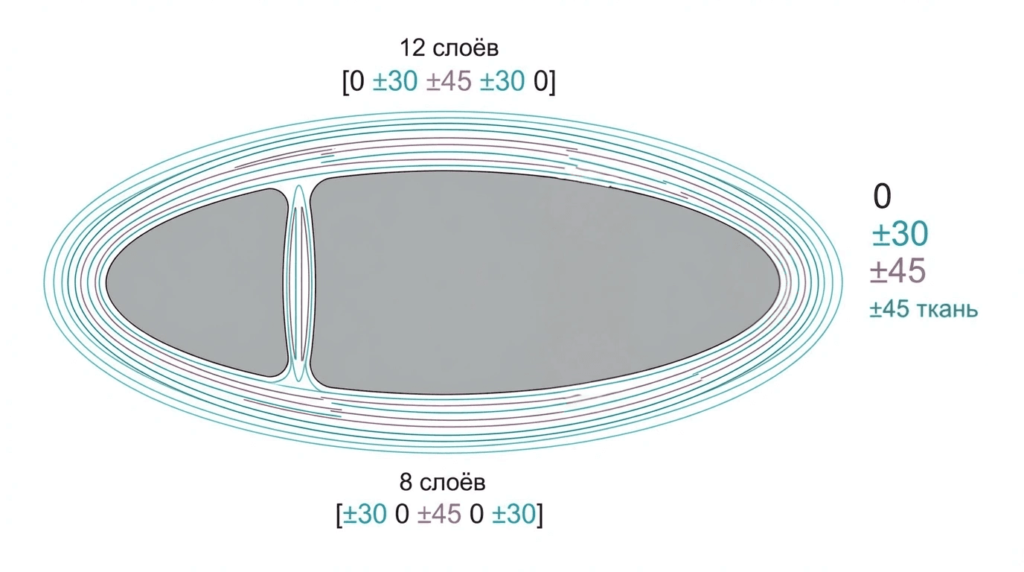

Результаты разбора сводятся в структурированную карту укладки. Это рабочая модель конструкции: какой слой где расположен, какого он размера, в каком направлении ориентирован, как сопрягается с соседними слоями, где начинаются и заканчиваются нахлесты, где наблюдаются дефекты.

Следующий этап — перенос конструкции в расчетную среду. На основе восстановленной геометрии, карты укладки и измеренных характеристик можно собрать расчетную модель. На этом уровне появляется возможность сопоставлять физический объект и математическую модель. Через сопоставление поведения физического образца и расчетной модели можно косвенно судить о типах использованных волокон.

В дополнение к анализу самого изделия может проводиться обзор технических решений по данному типу конструкции. Он включает в себя патентный анализ, обзор зарубежной литературы, научных публикаций, сайтов производителей и других открытых источников. Такой этап помогает сопоставить полученные данные с существующими подходами и использовать их при разработке собственных решений.
